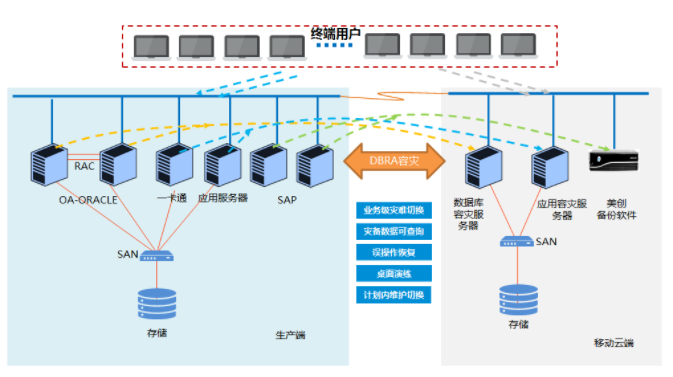

通過對拓普集團的實際需求進行考察分析，美創科技環結合自身技術經驗積累，決定通過美創DBRA全業務容災系統進行災備系統建設，拓撲圖如下：
本次建設針對OA、一卡通系統應用服務器、數據庫服務器完成全業務容災環境建設，實現業務環境以及數據庫環境快速應急接管。
在災備環境中使用多臺實體機或虛擬化環境作為容災服務器，容災服務器上需安裝與應用服務器、數據庫服務器相同的運行環境（操作系統、應用系統程序、數據庫等）。針對除上述系統以及SAP系統之外的業務系統，在移動云端建設容災環境（僅應用服務器），在生產服務器和災備服務器上安裝DBRA全業務容災系統，用來實時同步生產端數據至災備環境。
建設完成后，在生產系統和容災系統之間可形成互相切換，互相恢復的容災關系。當生產環境出現問題的情況，可根據故障點進行顆粒度的切換，如應用服務器出現問題，可單獨切換應用服務至災備中心；如生產中心整體環境出現故障，可通過生產端F5負載均衡進行生產/容災鏈路切換，切換過程可在五分鐘至十五分鐘內完成，整體業務即可在災備環境中運行；當生產環境恢復后，可通過災備環境進行數據回流，保證接管階段的有效數據完整保護。
考慮到SAP系統的特殊性，HANA數據庫綁定服務器硬件原因，無法實現快速容災切換，所以本次方案將SAP系統進行虛擬機整機備份，通過云端部署的備份軟件，對SAP應用服務器進行整機備份。
